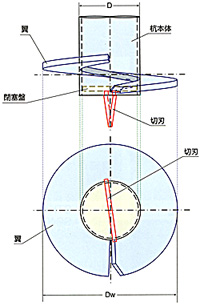

標準型:杭先端部の鋼管肉厚が杭い本体部と同一厚さのもの |
 |

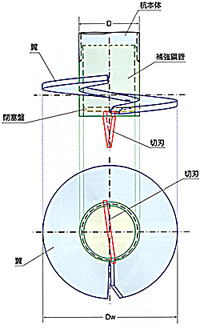

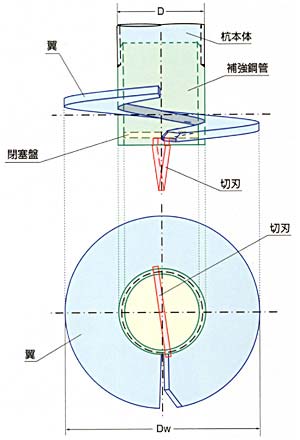

先端補強型:杭先端部の鋼管肉厚を大きくしたもの |
 |
|
|
 |
 |
標準型 |
先端補強方 |
 |
 |
|
 |
 |

 |
標準型 |
杭本体径 (mm) STK400, STK490
|
翼径 (mm) SS400, SM490A |
補強 鋼管径 長さ (m) |
杭の単位 長さ (m) |
最大 施工 深さ (m) |
最 小 実 長 (m) |
114.3 |
300 |
- |
3~12 (0.5mきざみ) |
14 |
3 |
350 |
139.5 |
350 |
- |
18 |
400 |
165.2 |
400 |
- |
21 |
450 |
190.7 |
450 |
- |
24 |
500 |
216.3 |
500 |
- |
28 |
550 |
267.4 |
550 |
- |
30 |
600 |
先端補強型 |
杭本体径 (mm) STK400, STK490
|
翼径 (mm) SS400, SM490A |
補強 鋼管径 長さ (m) |
杭の単位 長さ (m) |
最大 施工 深さ (m) |
最 小 実 長 (m) |
114.3 |
300 |
114.3 |
3~12 (0.5mきざみ) |
14 |
3 |
350 |
139.5 |
350 |
139.8 |
18 |
400 |
165.2 |
400 |
165.2 |
21 |
450 |
190.7 |
450 |
190.7 |
24 |
500 |
216.3 |
500 |
216.3 |
28 |
550 |
267.4 |
550 |
267.4 |
30 |
600 |
|
|
|
 |
 |
|
|
 |
|
■支持基盤 |
:砂質地盤・礫質地盤・粘土質地盤に適用(先端平均N値≧5) |
■中間土層 |
:砂質土層・粘土質土層に適用 |
■最大施工深さ |
:14m(φ114.3)、18m(φ139.8)、21m(φ165.2)、24m(φ190.7)、28m(φ216.3)、30m(φ267.4) |
■最小杭実長 |
:3m |
■建物規模 |
:床面積の合計が50,000m²以下の建築物 |
|
|
 |
|

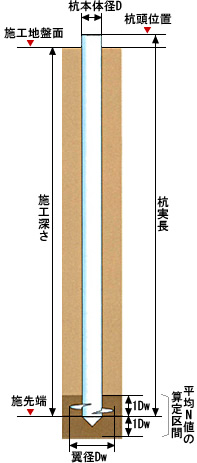

杭本体径D (mm) |
翼径Dw (mm) |
杭先端 有効断面積 Ap(m2) |
杭先端平均N値 (KN) |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
φ114.3 |
300 |
0.0405 |
16.9 |
33.7 |
50.6 |
67.4 |
84.3 |
101.1 |
118.0 |
134.8 |
151.7 |
168.6 |
350 |
0.0532 |
22.2 |
44.3 |
66.5 |
88.7 |
110.9 |
133.0 |
155.2 |
177.4 |
199.5 |
211.7 |
φ139.8 |
350 |
0.0558 |
23.2 |
46.5 |
69.7 |
92.9 |
116.2 |
139.4 |
162.6 |
185.8 |
209.1 |
232.3 |
400 |
0.0705 |
29.4 |
58.7 |
88.1 |
117.5 |
146.8 |
176.2 |
205.5 |
234.9 |
258.4 (*1) |
258.4 (*1) |
φ165.2 |
400 |
0.0735 |
30.6 |
61.3 |
91.9 |
122.5 |
153.2 |
183.8 |
214.4 |
245.0 |
275.7 |
306.3 |
450 |
0.0902 |
37.6 |
75.2 |
112.7 |
150.3 |
187.9 |
255.5 |
263.1 |
300.6 |
338.2 |
375.8 |
φ190.7 |
450 |
0.0938 |
39.1 |
78.1 |
117.2 |
156.3 |
195.3 |
234.4 |
273.5 |
312.5 |
351.6 |
390.7 |
500 |
0.1125 |
46.9 |
93.8 |
140.6 |
187.5 |
234.4 |
281.3 |
328.1 |
375.0 |
403.1 (*2) |
403.1 (*2) |
φ216.3 |
500 |
0.1165 |
48.5 |
97.1 |
145.6 |
194.2 |
242.7 |
291.2 |
339.8 |
388.3 |
436.8 |
485.4 |
550 |
0.1372 |
57.1 |
114.3 |
171.4 |
228.5 |
285.6 |
342.7 |
399.9 |
457.0 |
514.1 |
548.4 (*3) |
φ267.4 |
550 |
0.1469 |
61.2 |
122.3 |
183.5 |
244.7 |
305.8 |
367.0 |
428.2 |
489.3 |
550.5 |
611.7 |
600 |
0.1695 |
70.6 |
141.3 |
211.9 |
282.5 |
323.4 |
423.8 |
494.4 |
565.0 |
635.6 |
706.3 |
* |
上記の支持力には、杭周面摩擦力は考慮しておりません。(先端支持力のみです) |
* |
(*1)はN≧44で258.4kN、(*2)はN≧403.1kN、(*3)はN≧548.4kN |
|
|
 |
 |
*長期許容鉛直支持力 |

|
*短期許容鉛直支持力 |

|
F* |
:設計基準強度 (KN/cm²) |
0.01≦te/re≦0.08の場合 |
F*=F(0.8+2.5te/re) |
te/re>0.08の場合 |
F*=F |
te、re |
:腐食しろを考慮した杭本体の厚さ(cm)及び半径(cm) |
F |
:鋼管の基準強度(KN/cm²) |
Ae |
:腐食しろを考慮した杭本体の有効断面積(cm²) |
α1 |
:継手による低減率(0.05/1ヶ所) |
α2 |
:細長比による低減率(L/De>100の場合(L/De-100)/100) |
L、De |
:杭実長(cm)及び腐食しろを考慮した杭本体径(cm) |
|
|
|
|
 |
|
|
材質 |
基準強度F (KN/cm²) |
長期許容応力度 |
短期許容応力度 |
圧縮・引張り・曲げ(KN/cm²) |
せん断(KN/cm²) |
鋼管 |
STK400 t≦40mm |
23.5 |
F/1.5 |
F/(1.5 ) |
長期の1.5倍 |
STK490 t≦40mm |
32.5 |
F/1.5 |
F/(1.5 ) |
|
|
 |
|
鋼管 |
厚さ(mm) STK400 |
厚さ(mm) STK490 |
重量W (kg/m) |
断面積A (cm²) |
断面係数Z (cm³) |
断面2次 モニュメントI (cm4) |
腐食しろ 1mm考慮 |
Ae(cm²) |
Ze(cm³) |
Ie(cm4) |
φ114.3 |
4.5 |
|
12.2 |
15.52 |
41.0 |
234 |
11.96 |
31.6 |
177 |
6.0 |
|
16.0 |
20.41 |
52.5 |
300 |
16.85 |
43.3 |
243 |
φ139.8 |
4.5 |
|
15.0 |
19.13 |
62.7 |
438 |
14.77 |
48.4 |
333 |
6.6 |
6.6 |
21.7 |
27.62 |
87.8 |
614 |
23.26 |
73.9 |
509 |
φ165.2 |
5.0 |
|
19.8 |
25.16 |
97.8 |
808 |
20.01 |
78.0 |
634 |
7.1 |
7.1 |
27.7 |
35.26 |
134 |
1100 |
30.11 |
114 |
930 |
φ190.7 |
5.3 |
|
24.2 |
30.78 |
139 |
1330 |
24.91 |
112 |
1060 |
7.0 |
7.0 |
31.7 |
40.40 |
179 |
1710 |
34.44 |
152 |
1440 |
φ216.3 |
5.8 |
|
30.1 |
38.36 |
197 |
2130 |
31.59 |
162 |
1730 |
8.2 |
8.2 |
42.1 |
53.61 |
269 |
2910 |
46.84 |
235 |
2510 |
12.7 |
|
63.8 |
81.23 |
391 |
4230 |
74.47 |
358 |
3830 |
φ267.4 |
6.6 |
|
42.4 |
54.08 |
344 |
4600 |
45.71 |
291 |
3860 |
8.0 |
8.0 |
51.2 |
65.19 |
411 |
5490 |
56.83 |
358 |
4750 |
9.3 |
9.3 |
59.2 |
75.41 |
470 |
6290 |
67.04 |
418 |
5540 |
12.7 |
12.7 |
79.8 |
101.6 |
618 |
8260 |
93.25 |
567 |
7520 |
* |
通常10日程度で納品できます。 |
* |
厚さ4.5mm 及び 5.0mmは、主に木造住宅用です。 |
|
|
 |
※最大単位長さが6.0mの場合(継手は溶接継手) |
杭本体径× 厚さ(mm) |
L = 6.0m (継手なし) |
L = 12.0m (継手1ヶ所) |
L = 14.0m (継手2ヶ所) |
L = 18.0m (継手2ヶ所) |
L = 21.0m (継手3ヶ所) |
L = 24.0m (継手3ヶ所) |
L = 28.0m (継手4ヶ所) |
L = 30.0m (継手4ヶ所) |
φ114.3×4.5 (STK400) |
180 |
159 |
118 |
|
|
|
|
|
φ114.3×6.0 (STK400) |
264 |
233 |
173 |
|
|
|
|
|
φ139.8×4.5 (STK400) |
215 |
204 |
190 |
128 |
|
|
|
|
φ139.8×6.6 (STK400) |
364 |
346 |
322 |
216 |
|
|
|
|
φ139.8×6.6 (STK490) |
504 |
479 |
446 |
299 |
|
|
|
|
φ165.2×5.0 (STK400) |
288 |
274 |
260 |
230 |
162 |
|
|
|
φ165.2×7.1 (STK400) |
467 |
444 |
420 |
372 |
263 |
|
|
|
φ165.2×7.1 (STK490) |
646 |
614 |
581 |
515 |
364 |
|
|
|
φ190.7×5.3 (STK400) |
355 |
337 |
320 |
320 |
262 |
205 |
|
|
φ190.7×7.0 (STK400) |
518 |
492 |
466 |
466 |
382 |
300 |
|
|
φ190.7×7.0 (STK490) |
716 |
681 |
645 |
645 |
528 |
414 |
|
|
φ216.3×5.8 (STK400) |
450 |
428 |
405 |
405 |
383 |
329 |
222 |
|
φ216.3×8.2 (STK400) |
712 |
676 |
641 |
641 |
605 |
520 |
351 |
|
φ216.3×12.7 (STK400) |
1167 |
1108 |
1050 |
1050 |
992 |
852 |
576 |
|
φ216.3×8.2 (STK490) |
984 |
935 |
886 |
886 |
837 |
719 |
486 |
|
φ267.4×6.6 (STK400) |
652 |
619 |
587 |
587 |
554 |
554 |
486 |
436 |
φ267.4×8.0 (STK400) |
828 |
787 |
745 |
745 |
704 |
704 |
617 |
555 |
φ267.4×9.3 (STK400) |
1008 |
958 |
908 |
908 |
857 |
857 |
751 |
675 |
φ267.4×12.7 (STK400) |
1461 |
1388 |
1315 |
1315 |
1241 |
1241 |
1088 |
978 |
φ267.4×8.0 (STK490) |
1145 |
1088 |
1031 |
1031 |
973 |
973 |
853 |
767 |
φ267.4×9.3 (STK490) |
1394 |
1325 |
1255 |
1255 |
1185 |
1185 |
1039 |
934 |
φ267.4×12.7 (STK490) |
2020 |
1919 |
1818 |
1818 |
1717 |
1717 |
1505 |
1353 |
* |
Lは杭実長を示します。 |
* |
腐食しろは外面1mmを考慮しています。 |
* |
継手による支持力低減率は1ヶ所当たり5.0%としています。 |
|
|
 |
|
使用鋼管 (杭本体径) |
厚さ(mm) STK400 |
断面係数Z (cm3) |
短期(施工時) ねじり強さ ST(kN・m) |
|
厚さ(mm) STK490 |
断面係数Z (cm3) |
短期(施工時) ねじり強さ ST(kN・m) |
φ114.3 |
4.5 |
41.0 |
11.1 |
|
|
|
6.0 |
52.5 |
14.2 |
|
|
|
φ139.8 |
4.5 |
62.7 |
16.9 |
|
|
|
|
6.6 |
87.8 |
23.7 |
6.6 |
87.8 |
32.5 |
φ165.2 |
5.0 |
97.8 |
26.4 |
|
|
|
|
7.1 |
134 |
36.2 |
7.1 |
134 |
49.6 |
φ190.7 |
5.3 |
139 |
37.5 |
|
|
|
|
7.0 |
179 |
48.3 |
7.0 |
179 |
66.2 |
φ216.3 |
5.8 |
197 |
53.2 |
|
|
|
|
8.2 |
269 |
72.6 |
8.2 |
269 |
99.5 |
12.7 |
391 |
105.6 |
|
|
|
φ267.4 |
6.6 |
344 |
92.9 |
|
|
|
|
8.0 |
411 |
111.0 |
8.0 |
411 |
152.1 |
9.3 |
470 |
126.9 |
9.3 |
470 |
173.9 |
12.7 |
618 |
166.9 |
12.7 |
618 |
228.7 |
* |
ねじり強さ ST=2×Z×fs |
|
fs=13.5kN/cm2(stk400) |
|
fs=18.5kN/cm2(stk490) |
|
